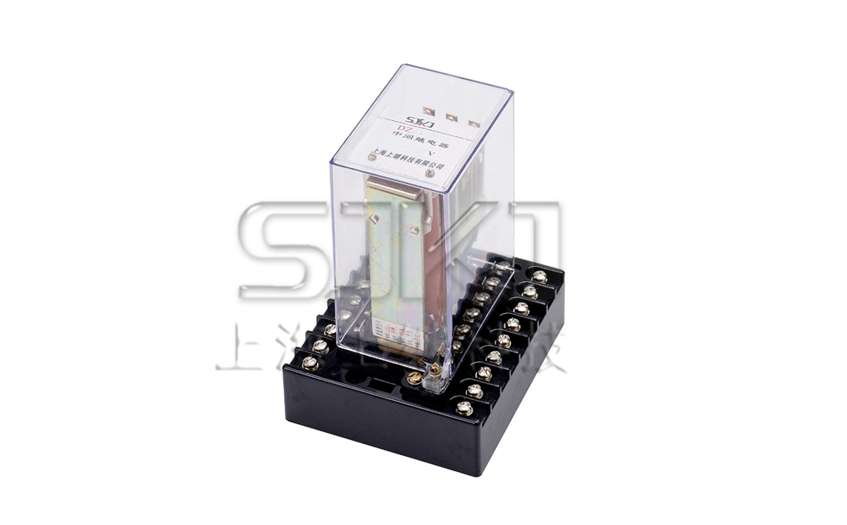

DZJ-20-1420交流中間繼電器概述
DZJ-20-1420交流中間繼電器，是作為一種輔助繼電器，用于交流操作的各種保護和自動控制裝置中以增加觸點數量和觸點容量。
DZJ-20-1420交流中間繼電器主要技術參數
● 額定電壓：AC 36V、100V、110V、127V、220V。
● 動作電壓：不大于80％的額定電壓。
● 返回電壓：不小于5％額定電壓。
● 動作時間：不大于0.06s。
● 返回時間：不大于0.06s。
DZJ-20-1420觸點形式及數量見表1
● 功率消耗：在額定電壓下，功率消耗不大于4VA。
● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
● 絕緣電阻：不小于300MΩ（在交變濕熱條件下，不小于4MΩ)
● 介質強度：2kV/50Hz/1min。
DZJ-20-1420交流中間繼電器內部接線圖及外引接線圖(正視圖)
DZJ-20-1420交流中間繼電器外形及開孔尺寸
