一、DZJ-11中間繼電器的應用范圍

DZJ-11交流中間繼電器，是作為一種輔助繼電器，用于交流電源系統，以增加觸點數量和觸點容量。

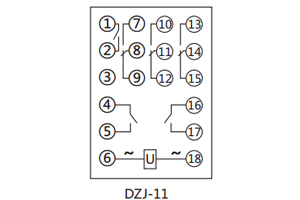

二、DZJ-11中間繼電器的接線圖

三、DZJ-11中間繼電器的參數

●額定電壓：AC380V、220V、110V。

●觸點形式：DZJ-11，三動合三轉換；DZJ-12，六動合。

● 動作電壓：不大于額定電壓的80％。

● 返回電壓：不小于額定電壓的5％。

● 動作時間：在額定電壓下不大于0.05s。

● 功率消耗：在額定電壓下不大于5VA。

● 觸點容量：在電壓不超過250V,電流不超過lA的直流有感負荷電路(時間常數為5±0.75ms)中，繼電器的觸點斷開容量為50W；在電 壓不超過250V,電流不超過lA的交流電路(功率因0.4±0.1)中，繼電器觸點能斷開容量為250VA。輸出觸點在上述規定的負荷條件下，產品 能可靠動作及返回5×104次。觸點長期允許通過電流不大于5A。

● 介質強度：繼電器所有電路連在一起與外露的非帶金屬部分或外殼之間以及在觸點回路對線圈回路之間應能耐受交流2000V，歷時 1min的試驗電壓而無擊穿閃絡現象；不同觸點組之間應能耐1000V的試驗電壓，歷時1min。

四、DZJ-11中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

五、DZJ-11中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

⒊繼電器觸點容量大，工作壽命長。

⒋繼電器動作后有發光管指示，便于現場觀察。

⒌延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。
