JZ-S/247靜態可調延時中間繼電器用途及技術要求-上海上繼科技有限公司

發表時間：2019-08-08 08:57　瀏覽次數：620　〖返回〗

分享到：

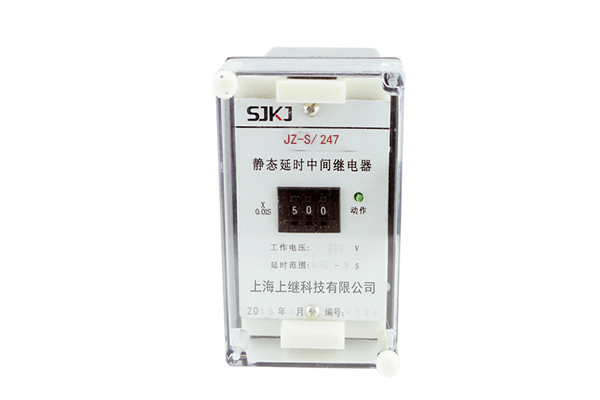

一、JZ-S/247靜態可調延時中間繼電器

用途JZS-247系列靜態可調延時中間繼電器用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容量?？筛鶕?jù)需要自由調節通電延時或斷電延時的時間。

二、JZ-S/247靜態可調延時中間繼電器技術要求

額定值

電壓額定值:額定電壓DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

動作值:動作電壓直流應不大于額定電壓70%，交流應不大于額定電壓75%;

返回值:返回電壓應不小于10%額定電壓。

動作時間和返回時間大不于15ms。

功率消耗:在額定電壓下不大于5W/5VA。

三、JZ-S/247靜態可調延時中間繼電器技術要求

觸點性能

觸點斷開容量,交流:10A,250V AC;直流10A，28VDC。

觸點**切換功率,交流:1800VA;直流:360W。

觸點長期允許閉合電流:裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命:輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。

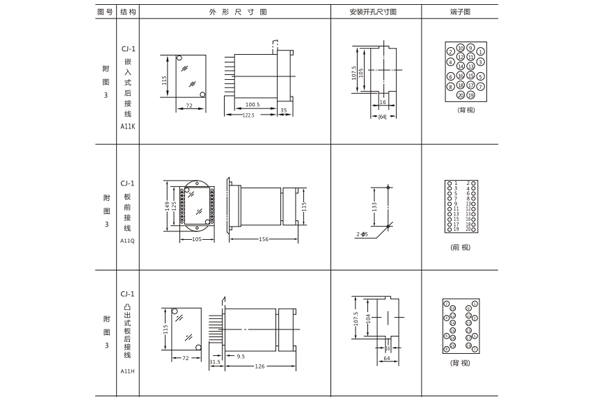

四、JZ-S/247靜態可調延時中間繼電器

外形結構及開孔尺寸圖


五、JZ-S/247靜態可調延時中間繼電器

內部接線圖及外引接線圖

六、JZ-S/247靜態可調延時中間繼電器

命名及含義
