JZ-S/243靜態可調延時中間繼電器特點及接線圖-上海上繼科技有限公司

發表時間：2019-08-07 16:24　瀏覽次數：756　〖返回〗

分享到：

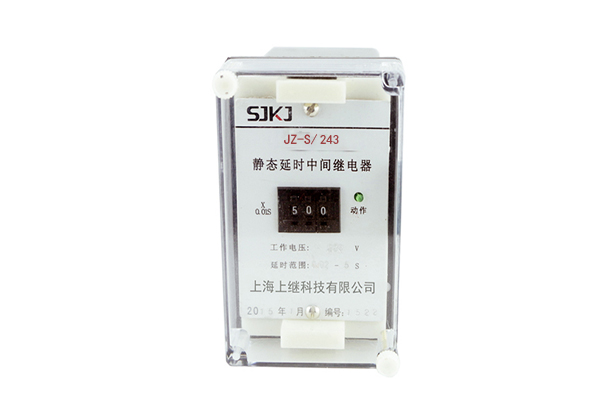

一、JZ-S/243靜態可調延時中間繼電器

概述

JZ-S/243靜態延時中間繼電器,用于各種繼電保護和自動控制裝置中,以增加保護盒控制回路的觸點數量和觸點容量,可自由調節所需的通電延時和斷電延時。

二、JZ-S/243靜態可調延時中間繼電器

特點

1.靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

2.功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

3.繼電器觸點容量大，工作壽命長。

4.繼電器動作后有發光管指示，便于現場觀察。

5.延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定

三、JZ-S/243靜態可調延時中間繼電器

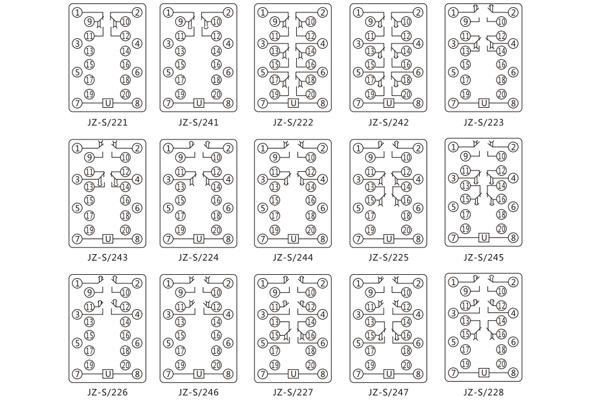

內部接線圖及外引接線圖

四、JZ-S/243靜態可調延時中間繼電器

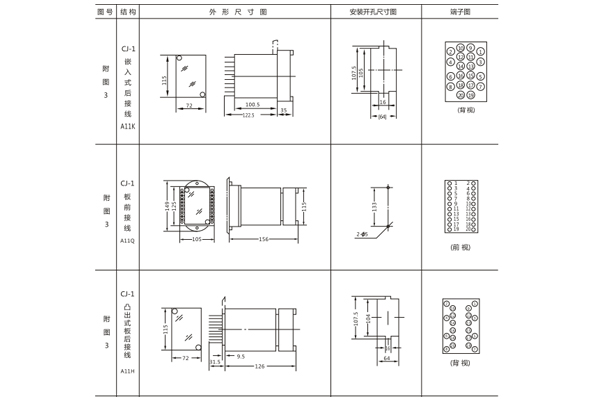

外形結構及開孔尺寸圖


五、JZ-S/243靜態可調延時中間繼電器

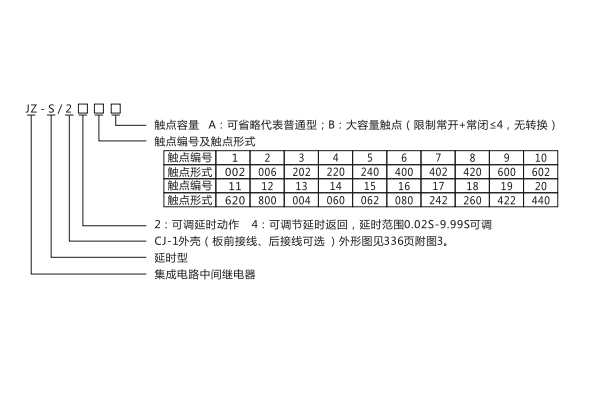

命名及含義
