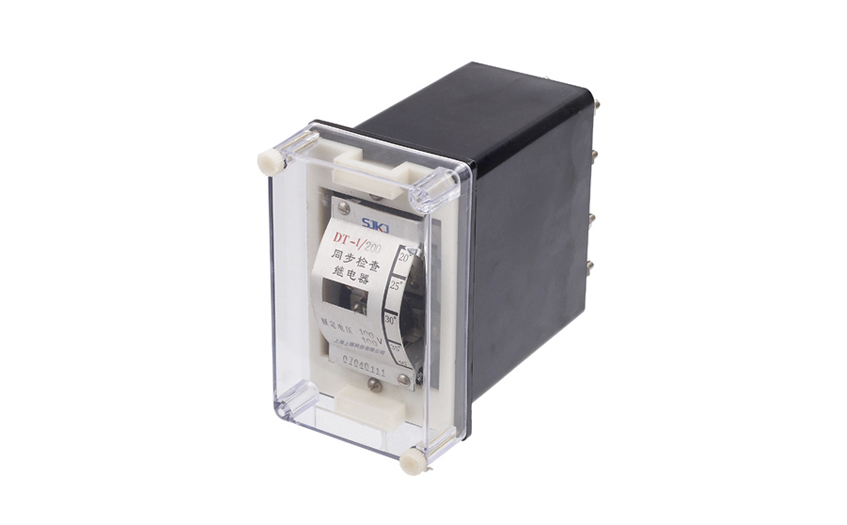

一、DT-1/130同步繼電器的介紹

同步檢查繼電器是在系統側和待并側各取一相電壓（只要是同一相即可），把兩個電壓向量尾部相連，在這兩個向量的頭部接上一個電壓繼電器，反映出兩個向量的差值。

當兩側電壓幅值不等時，這個繼電器動作，斷開合閘回路。
      當兩側電壓相位不同時，這個繼電器動作，斷開合閘回路。

當兩側頻率不等（幅值相等）時，這個繼電器只在向量重回的瞬間釋放，其他時刻動作。

只有電壓幅值，頻率，相位都符合要求，兩側的電壓向量幾乎重回，這個繼電器才能保持釋放狀態，接通合閘回路，此時只要手動或自動合閘，發出合閘脈沖，就可以完成同期并列。

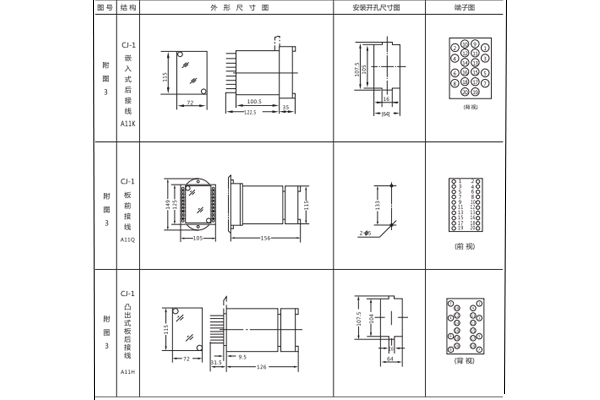

二、DT-1/130同步繼電器的開孔尺寸

DT-A11殼體，如圖所示

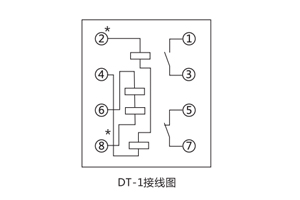

三、DT-1/130同步繼電器的接線圖

四、DT-1/130同步繼電器的技術參數

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作。

1.返回系數:不小于0.8。

2.整定刻度誤差:不大于±7.5%。同步

3.動作值 一致性:不大于6%。

4.功率消耗:不大于3VA。

5.介質強度:導電部分對于外殼的絕緣耐受2000V,50Hz交流電,歷時1min。

6.觸點容量:當電壓為220V,電流為2A時,在具有電感性負荷的直流電路中(時間常數為5±0.75ms),觸點的斷開功率為50W,在交流電路中觸點的斷開功率為250VA。
