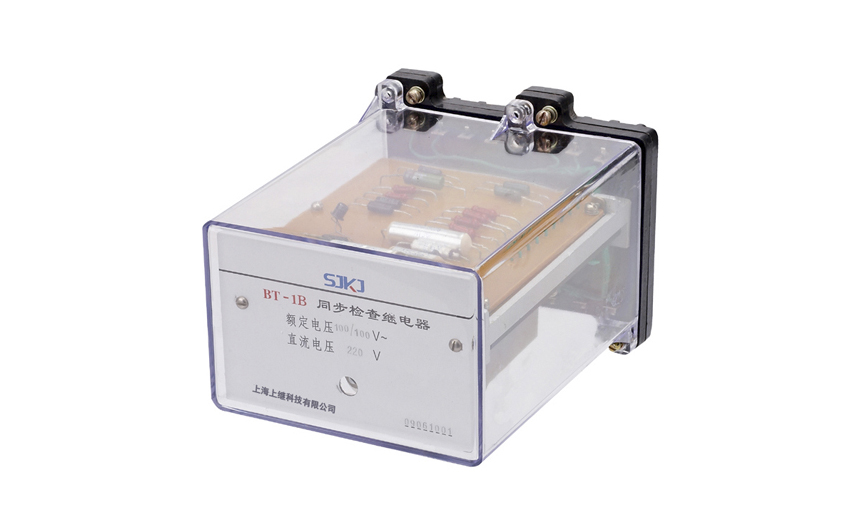

一、BT-1B/130同步繼電器的概述

同步繼電器用于兩端供電系統的自動重合閘線路中，作為有無電壓和同期的檢查元件。

同步繼電器系由電壓（流）互感器T1、T2整流濾波回路、電壓比較回路及出口回路等環節組成，裝在組合插件式殼體里。

兩個交流電壓（或電流）分別加于電壓（流）互感器T1、T2的一次繞組上，因其二次繞組反極性連接，當加在一次繞組上的兩電壓（或電流）同相時，在互感器二次所產生的電勢相抵消，二次輸出電壓等于零。（不平衡電壓不超過0.5V），比較器處于原始狀態（“–”端電位低于“＋”端電位，并輸出高電平），執行元件K不動作，當一次繞組上所加的兩電壓（或電流）不同相時，在互感器二次所產生的電勢就不能互相抵消，而產生電壓差，當電壓差值大于一定值（正端電壓）時，比較器翻轉，輸出低電平，執行元件K動作。

當任何一個輸入電壓（或電流）為零或很低時，情況和兩個電壓（或電流）不同相時相同，繼電器也應立即動作。

二次輸出電壓大小與一次輸入兩電壓（或電流）相位差及幅值有關，當幅值一定時相位差越大，二次輸出電壓也越大，反之則越小。

二、BT-1B/130同步繼電器的參數

1.額定電壓:220V、110V、48V

2.額定頻率:50Hz

3.動作角度整定范圍: 20°~40°

4.返回系數:不大于0.85

5.功率消耗:不大于6W

6.觸點形式: 一動合, 一動斷。

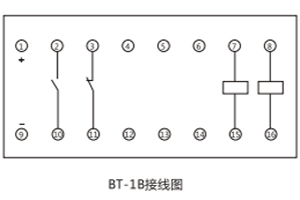

三、BT-1B/130同步繼電器的接線圖

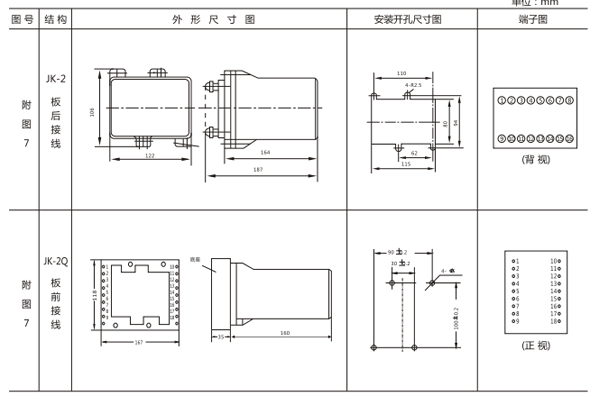

四、BT-1B/130同步繼電器的開孔尺寸

BT-1采用JK-2殼體，如圖所示
