一、概述

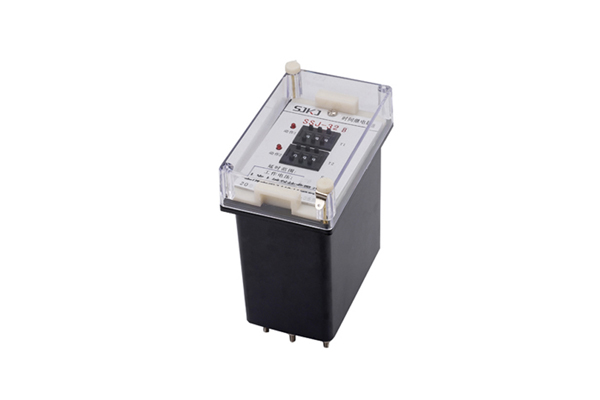

SSJ系列靜態時間繼電器(以下簡稱繼電器)用于電力系統二次回路繼電器保護及自動控制回路中，作為延時裝置，使被控元件得到所需延時。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間準確、整定直觀方便、范圍寬，工作電源采用開關電源變換，交直流通用，完全可替代電磁型時間繼電器。

二、技術要求

1、額定值及規格見上表。

2、延時準確度

a、延時整定值的平均誤差：在基準條件下，繼電器延時整定值平均誤差值不大于整定值的0.1%+3ms；
平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、延時一致性：在基準條件下，繼電器延時一致性不大于整定值的(3-10ms)。

c、在-10~50℃的溫度下，任一延時整定值的平均誤差(包含一致性)的值不大于整定值的0.1%+5ms。

3、工作電壓：動作電壓不大于額定電壓的70%時，繼電器應可靠工作。

4、繼電器的返回時間切斷電器電源，出口觸點返回至起始位置的時間，對于使用直流電源工作的品種，應不大于25ms。

5、繼電器的返回電壓降低繼電器電壓不小于額定電壓的10%時，繼電器觸點應可靠返回。

6、功率消耗DC48V，不大于2W；DC110V或AC100~127V，不大于4.5W(6.5VA)；DC或AC220V，不大于8.1W(13VA)。

7、熱性能要求本系列繼電器可長期通電工作，當環境溫度為50℃時，可長期承受1.1倍額定電壓值。

8、電源工作特性：電源緩慢升降、突然通/斷電或通過抖動觸點供電，繼電器能夠正常工作，并且無零秒出口及瞬動出口現象。

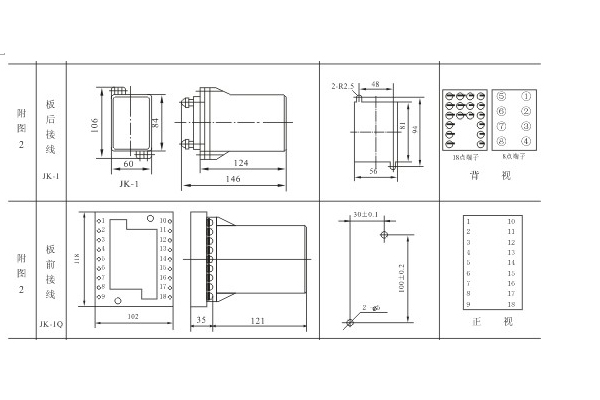

三、外形及開孔尺寸

SSJ-10采用HK-1殼體，

SSJ-20采用JK-1殼體，

SSJ-30采用CJ-1殼體
