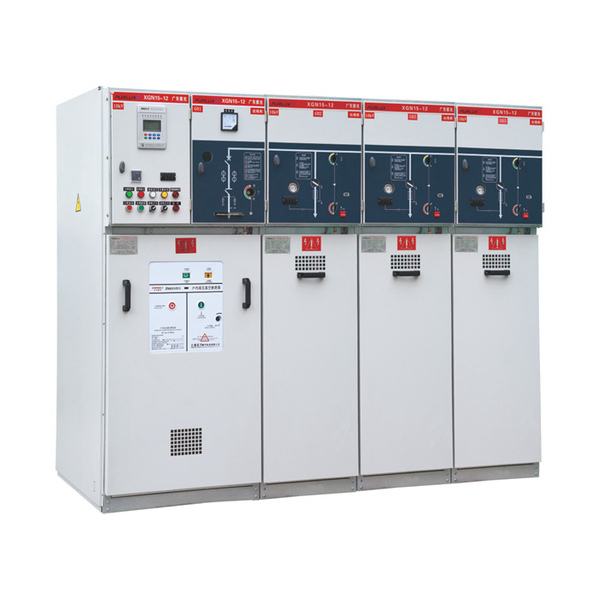

環網柜應用

在工礦企業、住宅小區、港口和高層建筑等交流10KV配電系統中，因負載容不大，其高壓回路通常采用負荷開關或真空接觸器控制，并配有高壓熔斷器保護。該系統通常采用環形網供電，所使用高壓開關柜一般習慣上稱為環網柜。

環網柜供電原理

環網柜除了向本配電所供電外，其高壓母線還要通過環形供電網的穿越電流，因此環網柜的高壓母線截面要根據本配電所的負荷電流與環網穿越電流之和選擇，以保證運行中高壓母線不過負荷運行。

環網柜的型號

目前環形柜產品種類很多，如HK-10、MKH-10、8DH-10、XGN-15、SM6和FOX-HD系列。

環網柜所使用的微機保護裝置選型

環網柜使用微機保護裝置越來越盛行，由于環網柜體積小，且造價低廉，故需有一款性價比較高且實用的微機保護裝置，RGP101通用型微機保護，是一款性價比較高且超薄的保護裝置，為環網柜、箱變等柜體專用。

環網柜一般分為空氣絕緣、固體絕緣和SF6絕緣三種，用于分合負荷電流，開斷短路電流及變壓器空載電流，一定距離架空線路、電纜線路的充電電流，起控制和保護作用，是環網供電和終端供電的重要開關設備。

柜體中，配空氣絕緣的負荷開關主要有產氣式、壓氣式、真空式，配SF6絕緣的負荷開關為SF6式，由于SF6氣體封閉在殼體內，它形成的隔斷斷口不可見。環網柜中的負荷開關，一般要求三工位，即切斷負荷，隔離電路、可行靠接地。產氣式、壓氣式和SF6式負荷開關易實現三工位，而真空滅弧室只能開斷，不能隔離，所以一般真空負荷環網開關柜在負荷開關前再加上一個隔離開關，以形成隔離斷口。
