漏電斷路器

根據漏電斷路器的工作原理可知，漏電斷路器對于同時接觸兩相的兩相觸電，不能保護。

漏電斷路器是當電流過大時就斷路了，它和接觸器是一起的，它的負載很低幾乎都是毫安，它一般用在零地合一的電路中，繼電器就是電流通過線圈產生磁，吸合觸點上的鐵片使觸點挨牢通電，他們的相同處都是將電源切斷。

1.漏電繼電器:可帶鑒相鑒伏功能,一般由繼電器本體和零序互感器組成,被檢測的線路要集結成束穿過零序互感器.零序互感器引 線 接到繼電器本體.優點是可設定和變更漏電保護電。可設定跳閘程式,應用靈活方便,可多種功能合 一.缺點是安裝復雜,不能直接切斷回路要和接觸器或脫口裝置配合使用,回路上要另加端路和過載保 護.一般用在控制要求高和大電流分?jǐn)嗷虿荒芡蝗粩嚯姷膱龊稀?/span>

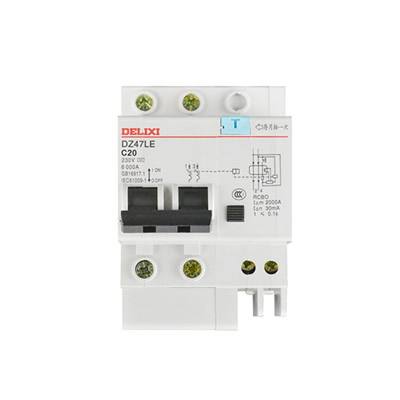

2.漏電斷路器:帶漏電保護功能的斷路器,零序互感器和分?jǐn)嘌b置一體化.優點是應用簡單,可和過載短路負荷隔離等合一,缺點是可控性底(漏電自動分段).廣泛應用于需防止觸電各種場合。

3.總之,這兩種保護裝置都提供漏電保護,其原理和功能沒有本質區別,主要區別于結構、安裝及使用方式與應用場合。

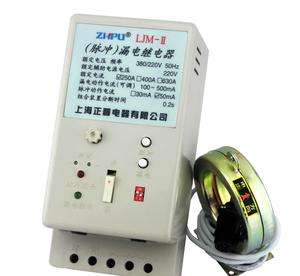

漏電繼電器

具有以下基本功能：

1．供電線路合成漏電流不論是緩變量或突變量，當其持續存在并達到額定動作值IΔn時，漏電繼電器跳閘，經過延時后在t3時刻被檢測到時應再次跳閘并保持閉鎖，從而實現真正的一次自動重合閘。 此時額定漏電動作值的設定可依據各地供電線路漏電大小及旱季和雨季設2～3檔靈敏度，如設75mA、150mA，300mA等，由用戶分別調節，重合閘延時時間取30s左右，兼顧運行穩定可靠及漏電保護功能。

2．當供電線路漏電流達到額定動作值IΔn漏電保護器跳閘，在延時時間內漏電流小于額定值甚至消失，漏電保護器應能自動重合閘，并保持正常運行狀態，這樣既可以保證有效動作，也可以避免干擾，提高供電的連續性、穩定性。

3．漏電繼電器動作時間應考慮適當加長，本機采用0.2s，加上交流接觸器組成組合裝置應在0.3s左右，這樣可避免供電線路瞬時電器設備起停干擾，同時兼顧分級保護與家用末端漏電繼路器的配合，做到不越級跳閘。用戶可以選擇同一廠家產品，要求廠家出廠時做好分級保護配合問題，可以解決運行時的后顧之憂。

（以上內容部分來自網絡，僅供參考），感謝觀看！
