DX-9型閃光信號繼電器_DX-9繼電器_工作原理
信號、閃光繼電器系列
打印當前頁
發郵件給我們: 1932551438@qq.com
手機: 18930817953
DX-9閃光信號繼電器應用范圍
DX-9閃光繼電器用于信號回路，當電源接通后，觸點可周期性地接通和斷開，從而使受控的燈光信號發出閃光。
DX-9閃光信號繼電器主要技術數據
●額定值：直流220V、110V、48V、24V； 交流220V；50Hz。
●觸點形式：二組動合、一組動斷。
●動作值：不大于80％額定值。
●閃光頻率：每分鐘40~80次。
●功率消耗：直流不大于5W；交流不大于12VA。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓，歷時1分鐘試驗，而無絕緣擊穿或閃絡現象。

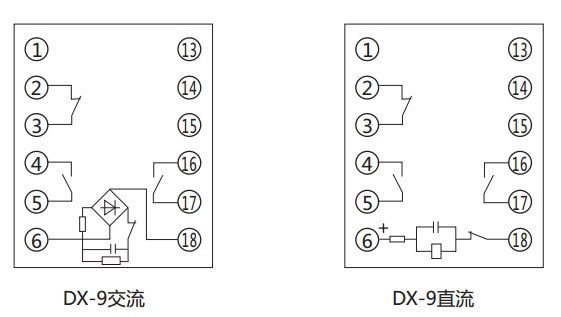

DX-9閃光信號繼電器內部接線及外引接線圖
DX-9閃光信號繼電器外形及開孔尺寸
